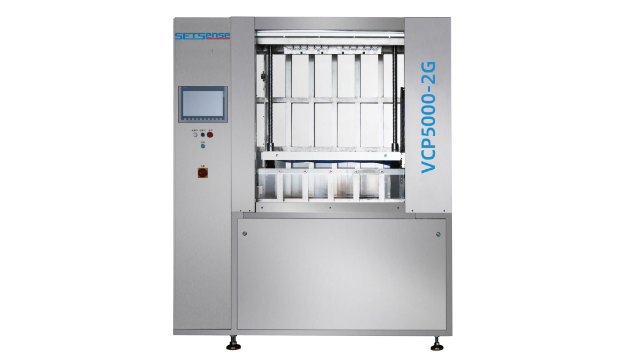

产品说明
颠覆传统对位的繁琐流程,使用独创定位方式，实现简易、稳定的作业模式，在真空状态下完成塞孔作业，提高塞孔品质。
产品特点
★快速完成料号切换（两分钟内）；
★塞孔时无需导气板，节省物耗；
★解决需要塞孔经验丰富者作业的弊端；
★操作界面自动化、人性化、易操作；
★有效减少绿油传统塞孔时孔内存在的气泡问题。
产品规格
设备尺寸 | 1841*844*2558mm |
真空度 | -0.99bar/-99kpa（塞绿油只要-0.55bar即可满足） |
塞孔板厚度范围 | 0.3-5.0mm |
生产板尺寸 | 660*863mm |
通孔塞孔 | 孔径0.1-0.5mm (同一板上大小孔差异不可超过0.15mm电镀后孔径）； AR值≦20:1 |
面铜厚镀 | ≦5.0OZ（板面铜厚高低差＜30um） |
塞孔距板边间距 | 最小14mm |
塞孔方式 | 选塞（从上往下） |
生产噪音 | ≦75dB |
塞孔速度 | 2-80mm/sec(可调） |
塞孔压力 | 0-6bar（可调） |
油墨压力 | 0-6bar（可调） |
油墨粘度 | 250-300dpa.s |
夹板底座 | 根据印制板板边定位孔特定加工，满足所有尺寸板共用。 |
操作面板 | 触控屏操作 |
保护装置 | 安全光栅、紧急停止装置 |
油墨添加方式 | 单支油墨夹更换（每支油墨量500g） |
故障率 | ≦1/400h（故障时间/设备运行时间） |
操作台高度 | 1000±100mm |
生产能力
产量受纵横比（板厚、孔径）， 油墨黏度影响 | 生产片数 | 厚径比 | 塞孔刀数 |
每小时产量 | 20-70 | Max：20:1 | 1-2 |
公用需求
电气需求 | |
电 | 三相五线制380V， 设备能耗8.8KW/H |
压缩空气压力 | ≧6.5bar； 耗气：1m³/H |
真空泵排气量 | 20m³/h （排气口：φ80mm） |
压缩空气用量 | 0.08m³/h （排气口：φ10mm） |
设备安装环境 （温湿度及无尘要求） | 无尘室，洁净室100,000级↑ 温度要求：22±2℃ 湿度要求：50±5% |
